系统设计

Ø  总体架构

大华不停车超限超载卡点及信息化系统，可满足治理货物运输车辆超限超载相关条例的要求，具备交通、公安非现场执法电子证据制作、数据交换和治超业务管理功能，同时满足《交通部公路超限检测站管理办法》等相关规范的要求。

本系统可分为：不停车超限超载检测卡点系统、卡点情报发布系统、平台信息化系统。通过将前端卡点和信息中心等各系统融合成一个有机的整体，实现整个系统科学、高效、可靠、协调的管理与运行，达到实时监视，联网布控，自动报警，快速响应，信息共享，监控、威慑、防范与打击并重的综合管理效能与目标。

Ø  不停车超限超载检测卡点系统

每个不停车检测卡点系统组成包括：动态高速称重系统、车辆分离系统、车辆识别系统、路面视频监控系统以及路面信息集成传输系统等。

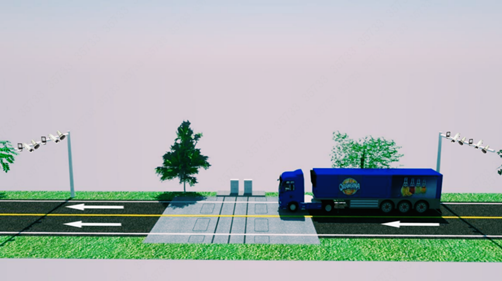

货运车辆不停车超限超载检测卡点系统在车辆通行时，实现无打扰、不停车快速检测，自动识别车辆轴数、总重、车速、车牌号码、车头高清图片、车尾高清图片等信息，并通过数据同步软件，实现高速称重数据与车牌识别数据的精准匹配。所有车辆在通过检测区域时全程监控备案，便于对违规车辆执法取证。

卡点设备包括：高清车牌识别一体机、闪光灯、补光灯、车辆检测器、地感线圈、石英晶体传感器、电荷放大器、动态称重采集终端管理器、MINI终端管理设备等。







Ø  卡点情报发布系统

在位于货运车辆不停车超限超载检测卡点系统前方300米～500米位置处布设悬臂式情报发布系统。前端卡点系统采集的数据通多网络等传回信息处理中心，经过处理，通过情报板发布，达到实时显示超限超载车辆的相关信息。引导超限超载车辆进行相关的处理。

Ø  平台信息化系统

治超管理平台可对高速称重设备、高清车牌抓拍系统进行数据采集，并可将超限超载车辆在情报板上进行发布；数据同步软件可将本站的数据在网络通畅的情况下实时同步到指定的服务器；数据查询软件可对本站的相应数据进行查询统计，以提供决策分析。

Ø  主要设备性能指标

作为称重系统制造商，大华具备省级或以上质量技术监督部门颁发的《制造计量器具许可证》（申请中）及《计量器具型式批准证书》（申请中）。



经典案例

广西北海市合浦县G209火星村治超点
